Corectia factorului de putere QUICK-LPLUS

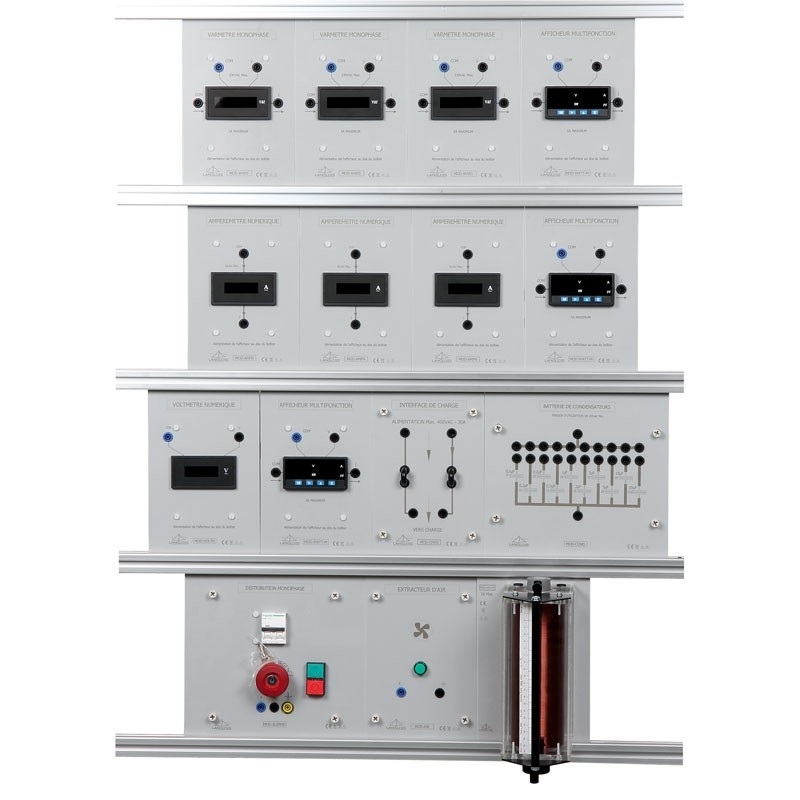

QUICK-L este un set de module care studiaza corectia factorului de putere a unei instalații electrice. Modulele sunt cablate folosind cabluri de siguranță de Ø4mm.

Contine:

1 Modul – Distribuția tensiunii monofazate 230VAC-50Hz

3 Module – Ampermetre digitale 5A

1 Modul – Voltmetru digital monofazat 230VAC

3 module – Afișaj digital multifuncțional 230VAC-5A.

Afișează P/U/I/Factor de putere.

3 Module – Putere reactiva 230VAC-5A.

1 Modul pentru conectarea sarcinii

1 Modul – baterie cu 10 condensatoare de la 0,1 la 41µF cu jumperi.

1 Modul – inductanță de siguranță, variabilă de la 0,1 la 1,4H - 2A

1 Modul – Tub 230VAC-18W

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice

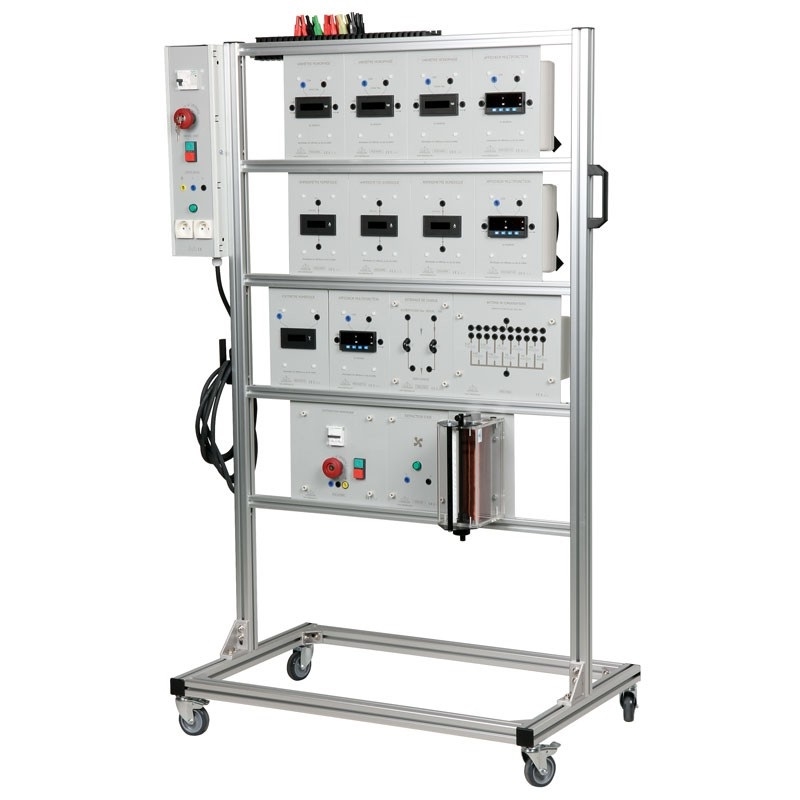

1 cadru cu roti (Inaltime x L x A): 1610 x 940 x 500 mm echipat cu suport pentru cabluri

 -1 consolă de alimentare monofazată:

- 1 întrerupător termic magnetic (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire monofazata de 230V pe terminale de siguranta de 4mm

- 2 prize 230Vac (2P + E) + 12 prize 230Vac (2P + E), în spate

Alimentare 230V - 50/60Hz. Cablu de 3 metri cu mufa 2P+E.

Obiective educaționale:

• Studiul factorului de putere.

• Studiul puterilor.

• Avantajul corectiei factorului de putere asupra costului kWh
