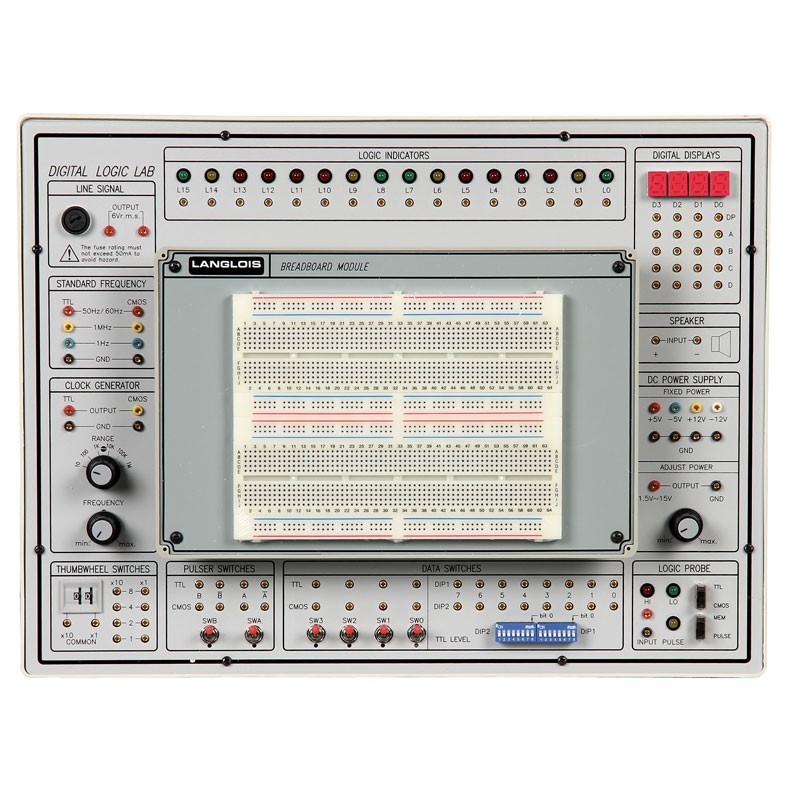

Laborator de logică digitală
Este format dintr-o unitate principală și 13 module de experimente. Fiecare modul permite realizarea mai multor lucrări practice. Furnizat cu cabluri și manual de utilizare.
13 MODULE DE EXPERIMENTE.
Cabluri electrice imprimate pe panoul frontal. Un comutator DIP pe 8 biți, situat în colțul din dreapta sus, permite utilizatorului să simuleze diverse defecțiuni. Soluțiile pentru defecțiuni sunt prezentate în manualul experimentului. Experimentele sunt furnizate cu module și conțin desene teoretice si de cablare. Partea de experiment are semnale de intrare, locația punctelor de testare, tabele de completat, comentarii și exerciții practice.
Unitatea principala PSY3101 include:
4 surse de curent continuu fixe cu protectie la suprasarcina la iesire: +5V -5V +12V -12V / 300mA pe fiecare iesire.
1 sursă de alimentare CC reglabilă cu protecție la suprasarcină la ieșire: de la 1,5 la 15V / 500mA
3 frecvențe fixe: 1Hz, 50Hz, 1MHz 0,01%, fanout: 10 TTL încărcare
1 generator de semnal variabil. 6 intervale de la 1 Hz la 1 MHz - Fanout: 10 TTL sau incarcare CMOS
2 x 8 ieșiri, edge 0 1 nivel TTL
4 ieșiri: edge 0 1 TTL sau CMOS
1 ieșire fixă CA - 6Vrms cu protecție la suprasarcină
Comutator cu rotiță, 2 cifre, ieșire cod BCD, intrare punct comun.
16 x LED care indică starea logică ridicată și scăzută
4 seturi de afișaj LED independent cu 7 segmente, cu BCD.
3 x LED care funcționează ca o sondă logică.
1 difuzor cu circuit de driver.
Dimensiuni: 400 x 300 x 130 mm. Greutate: 5,8 kg
