Set sincronizarea unui alternator cu reteaua electrica QUICK-JPLUS

Set module si motoare pentru studiul sincronizarii unui alternator de 1500W cu reteaua electrica 3 x 400V.

Contine:

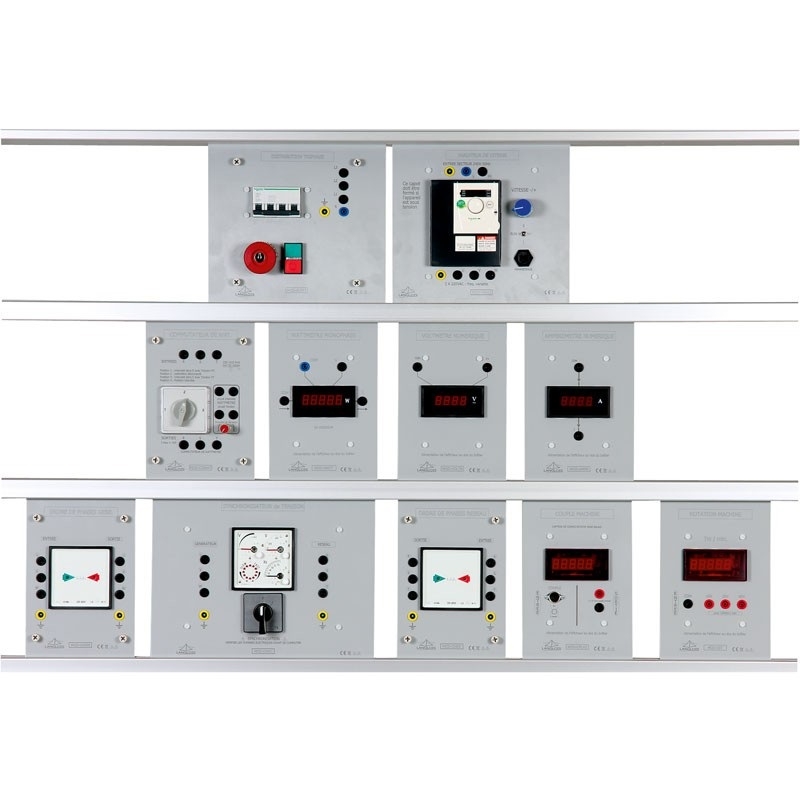

1 modul de alimentare monofazat cu întrerupător curent rezidual și buton de oprire de urgență.

1 modul regulator de viteză monofazat 230V AC – 3x230V AC, 1500W. Ajustare setarii vitezei de rotatie prin potentiometru.

1 modul comutator wattmetru.

5 module de afișare digitală: Tensiune - Curent - Putere - Cuplu motor - Viteza de rotație.

1 modul indicator pentru ordinea fazelor pe alternator.

1 modul indicator al ordinii fazelor pe partea rețelei electrice.

1 modul de comutare cu afișare a reglarii tensiunilor, viteza de sincron, frecvența alternatorului și tensiunea de ieșire a alternatorului.

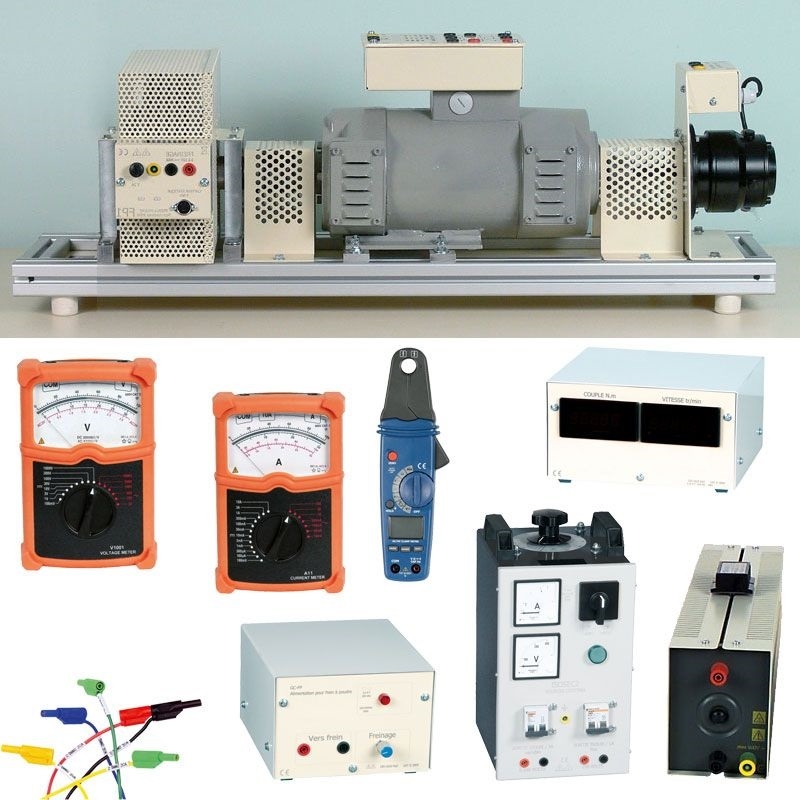

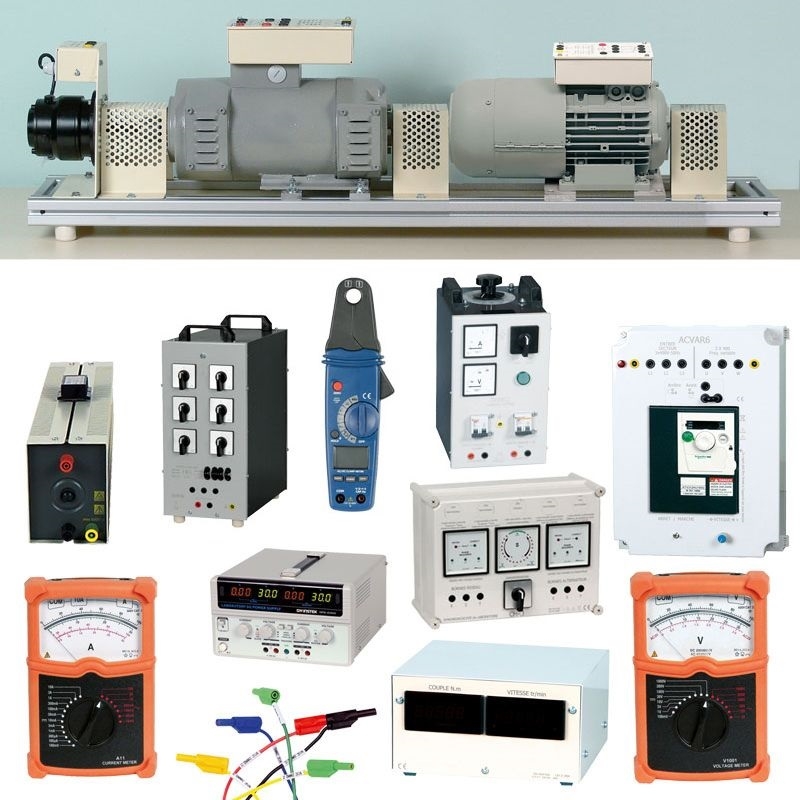

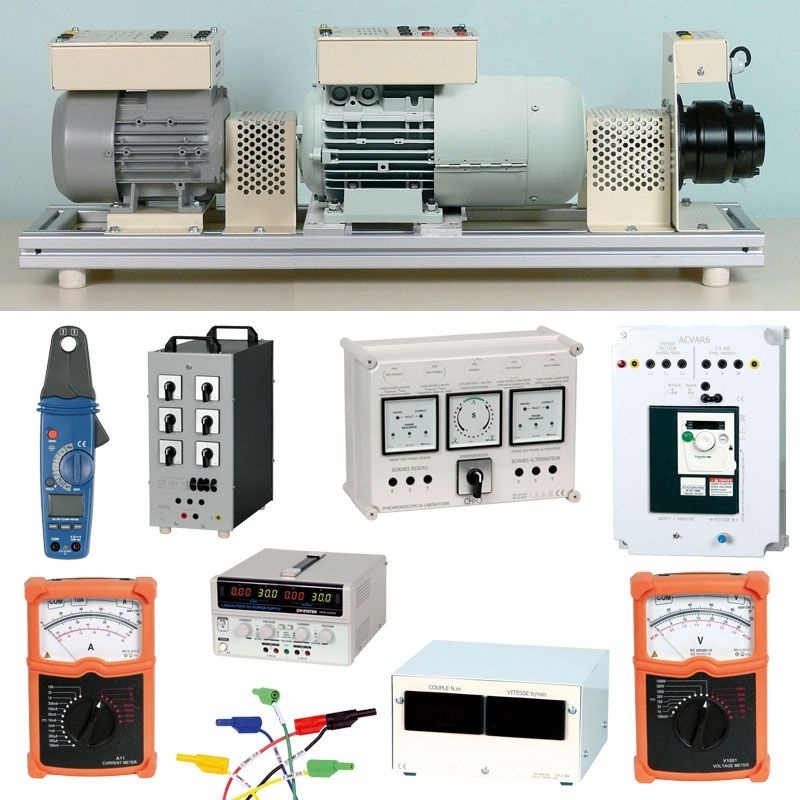

1 set de motoare pe suport cu roți compus din:

1 motor asincron 1500W - 3x 230V/3x400V

1 Senzor de cuplu dinamic rotativ fără perii

1 mașină sincron 1500W - 3x230V/3x400V

1 generator tahometru 10V/1000 turatii

1 wattmetru analogic RMS AC+DC.

1 Alimentare variabila 0-240V AC/DC pentru alimentarea rotii polare a alternatorului.

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

 -1 cadru cu roti (Inaltime x L x A): 1610 x 940 x 500 mm echipat cu suport pentru cabluri

- 1 consolă de alimentare trifazată:

- 1 întrerupător magnetic termic cu 4 poli (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire trifazata 3x 400V+N+E pe terminale de siguranta de 4mm

- 2 prize 230Vca (2P + E)

- 12 prize 230Vca (2P + E) cu indicator ON (partea din spate)

Sursa de alimentare 230V - 50/60Hz. Cablu de 3 metri cu mufa 2P+E.

Obiective educaționale

• Înțelegerea modului de  funcționarea al unui alternator sincron.

• Modul de sincronizare cu rețeaua electrică.

• Utilizarea un sincronoscop.

• Studierea schemei de conexiuni între un regulator de viteză și un motor asincron.

• Configurarea unui regulator de viteză cu software.

• Studierea functionarii unui motor asincron trifazat de 1500W fără sarcină și cu sarcină

• Studierea functionarii unui alternator fără sarcină și cu sarcină.

• Citirea și reprezentarea grafica a caracteristicilor electrice și mecanice ale bancului de motoare
