Stand experimental studiul unui transformator monofazat 230-140 VA

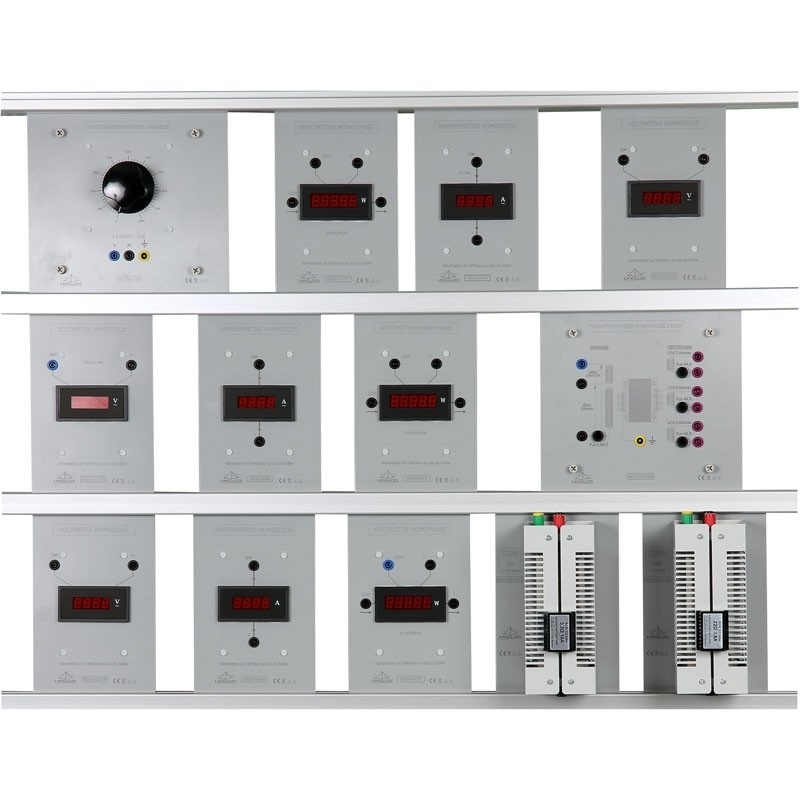

QUICK-G este un set de module pentru studiul unui transformator monofazat compensat 230V cu trei infasurari secundare.

Contine:

1 modul autotransformator variabil 0-250V AC - 5A.

1 modul transformator monofazat 140VA.

Bobina primară 230V, 1 bobina secundară 15V/3.6A și 2 bobine secundare separate protejate cu siguranțe 12V/3.6A.

3 module de afișare digitală de tensiune.

3 module de afișare digitală curent.

3 module de afișare digitală putere.

1 modul reostat variabil 0-22 ohmi.

1 modul reostat variabil 0-3,3 ohmi.

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

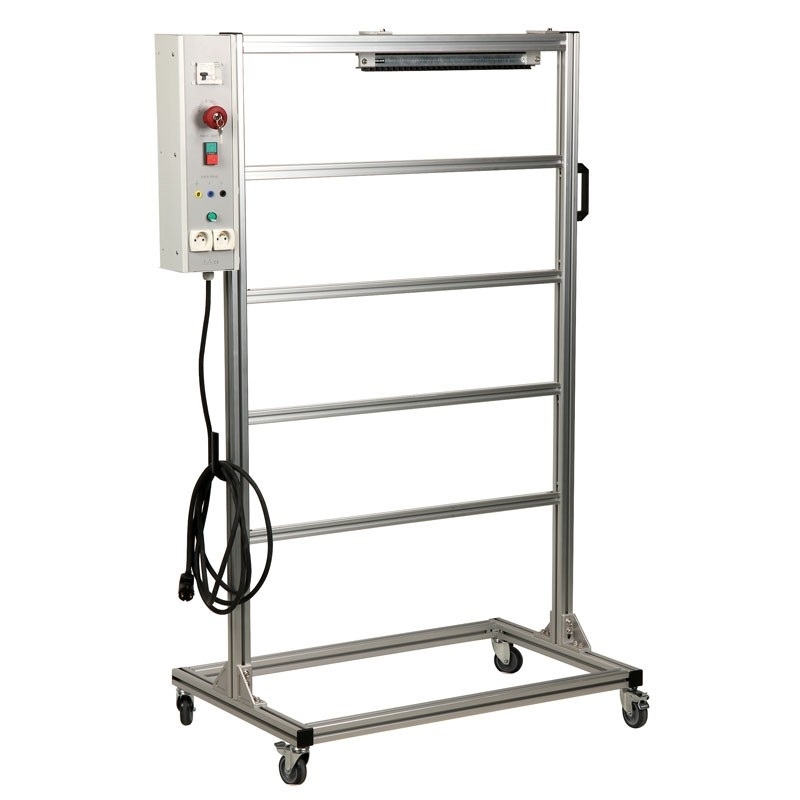

1 cadru cu roti (Inaltime x L x A): 1610 x 940 x 500 mm echipat cu suport pentru cabluri

 -1 consolă de alimentare monofazată:

- 1 întrerupător termic magnetic (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire monofazata de 230V pe terminale de siguranta de 4mm

- 2 prize 230Vac (2P + E) + 12 prize 230Vac (2P + E), în spate

Sursa de alimentare 230V - 50/60Hz. Cablu de 3 metri cu mufa 2P+E.

 Obiective educaționale

• Studierea un transformator monofazat fără sarcină, în scurtcircuit și încărcat.

• Masurarea diferitelor valori electrice la infasurarile primare si secundare.

• Calculul puterilor, randamentului, raportului de transformare si pierderilor transformatorului.
