QUICK-CPLUS Set de componente privind modul de functionare al motorului asincron

Este un set de module pentru studierea diferitelor tipuri de cablare pentru pornirea motoarelor asincrone.

Compus din:

 1 Modul – Distribuția tensiunii trifazate + Neutru 400V-50Hz

 1 Modul – 2 dispozitive de decuplare bipolare

 1 Modul – Întrerupător termomagnetic cu patru poli 4A curbă D

 1 Modul – Comutator cu patru poli curent rezidual 30mA

 1 Modul – Întrerupător tripolar termomagnetic, suport motor

 1 Modul – Separator cu patru poli

 1 Modul – Transformator 230V/24VAC-50Hz 120VA

 1 Modul – Patru butoane

 1 Modul – 10 lumini indicatoare 24VAC-50Hz

 1 Modul – Contactor inversor 24VAC-50Hz cu 2NO+2NC

 1 Modul – Contactor 24VAC-50Hz cu 2NO+2NC

 1 Modul – Contactor 24VAC-50Hz cu 2NO+2NC

 1 Modul – Contactor temporizat 24VAC-50Hz

 1 Modul – Releu termic

 2 module – Afișaj voltmetru (400V) și ampermetru (10A) analogic.

 2 module – Afișaj digital pentru wattmetru.

 1 Modul – Regulator de viteza 1,5kW sursa de alimentare si iesire trifazata 400V.

 1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

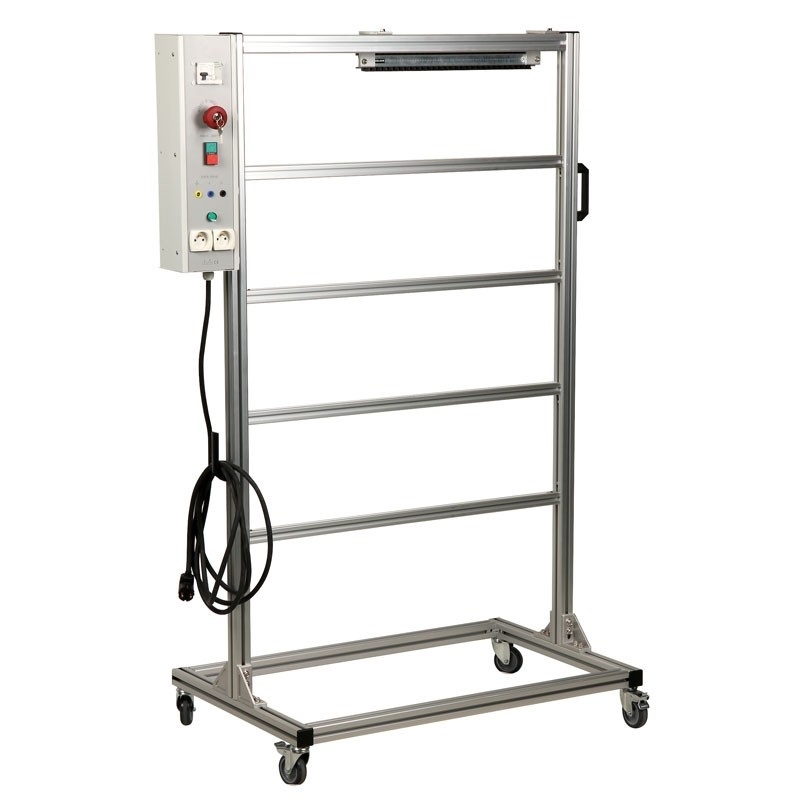

Livrat pe cadru de aluminiu cu o consola electrica cu prize si indicator luminous
Modulele sunt conectate folosind cabluri de siguranță de Ø4mm. Compatibil cu motoare asincrone 400/690V 1500W max.

Obiective educaționale:

• Studierea schemelor electrice pentru pornirea motoarelor asincrone.

• Modul de funcționarea al pornirii directe.

• Modul de functionare al pornirii directe cu inversarea sensului de rotatie.

• Modul de functionare al pornirii stea/triunghi.

• Configurarea unui regulator de viteză cu software.

• Studiul si functionarea pornirii cu regulator de viteza.

• Utilizarea unui wattmetru digital, ampermetru și voltmetru.
