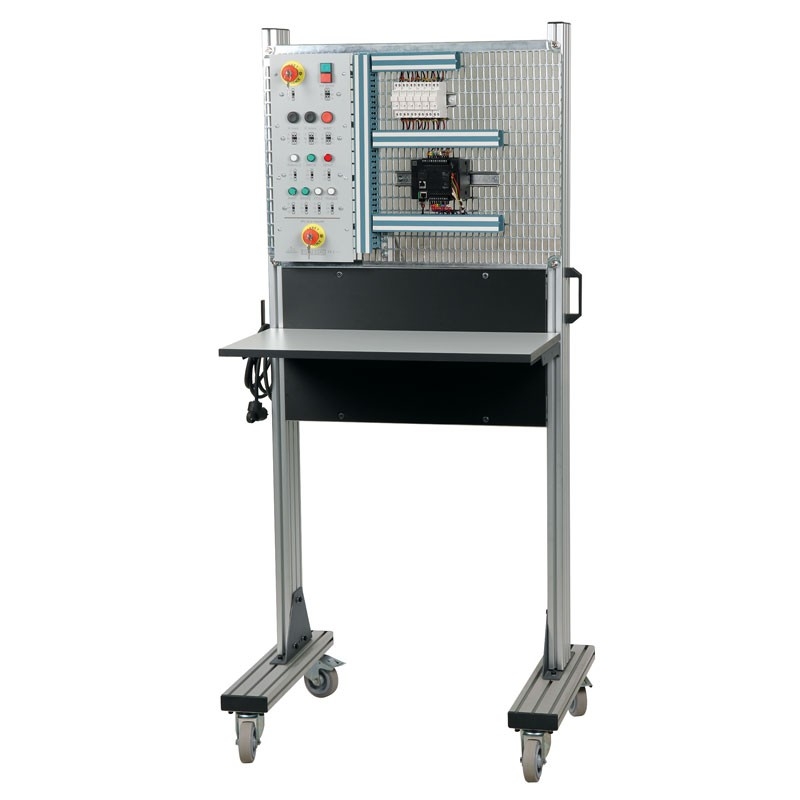

PLC-DIAG Unitate diagnostic defecte pe un sistem PLC

PLC-DIAG este o configurație pentru producerea defecțiunilor în diferite puncte ale unui cadru de automatizare. Căutările de erori sunt produse în jurul unui controler logic programabil Schneider® de tip M221. (PLC). Defecțiunile sunt selectate de către profesor folosind comutatoarele situate sub clapeta din spate. Pentru siguranța utilizatorului, tensiunea circuitului nu depășește 24 VAC. Elevii pot efectua măsurători sau efectua teste în deplină siguranță, indiferent de tipul defecțiunii.Alimentare 230VAC prin cablu de 3m și ștecher de rețea 2P+E în siguranță în spatele unui panou. Dosar cu lucrări practice Student/Instructor și exemple de programe PLC.

OBIECTIVE EDUCAȚIONALE:

• Cablarea unui controler logic programabil (PLC)

• Incărcarea unui program într-un PLC cu conexiune Ethernet.

• Observarea celor mai frecvente defecțiuni la o instalație de automatizare cu semnal analogic.

• Analiza și interpretarea rezultatelor
