Studiul cablajului unui contactor auxiliar cu sincronizare QUICK-AK10


Studiul cablajului unui contactor auxiliar cu sincronizare QUICK-AK10
Documentatie
Descarca PDF

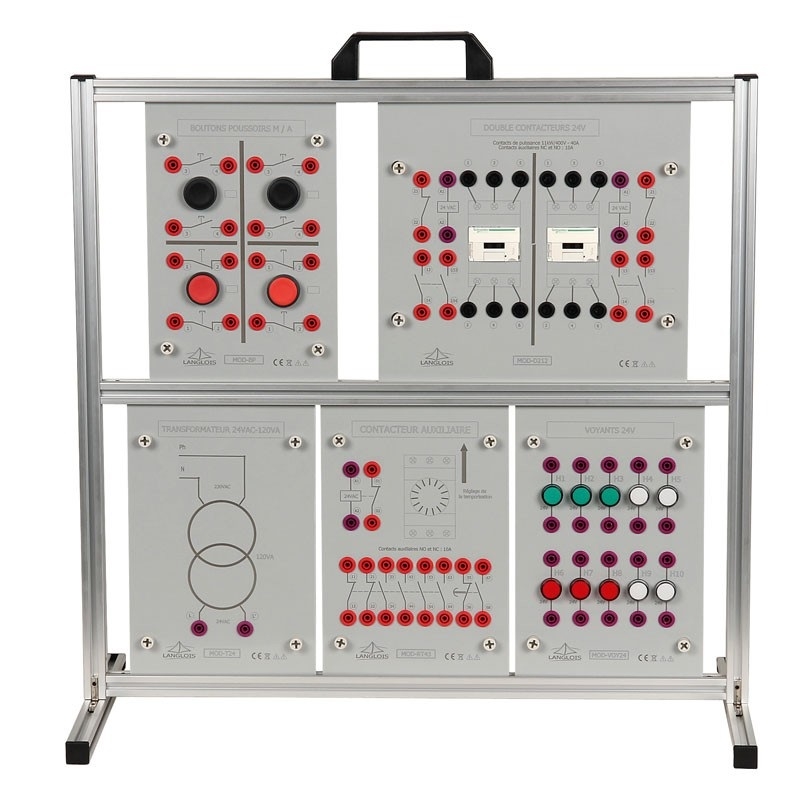

Contine:

1 modul 2 contactoare auxiliare 24VAC. Contacte 2 x 5 NO + 2 x 1 NC

1 modul 1 contactor temporizat cu 1 NO + NC temporizat și 3 NO + 3 NC

1 modul transformator 230VAC - 24VAC

1 modul 2 butoane On și 2 butoane Off.

1 modul cu 10 Indicatoare luminoase 24VAC.

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

Conectare la rețea 230VAC prin cablu de alimentare + mufă 2P+E

Livrat cu un cadru din aluminiu anodizat pe care pot atasa 6 module

Obiective educationale:

Studierea configurației unui temporizator.

Studierea schemei de conectare a 2 contactoare și 1 temporizator

Lucrări practice:

• Crearea mai multor scheme electrice de tip:

- on/off

- on/off cu auto-intretinere

- on/off cu sincronizare.
