Tracker solar cu acumulatori

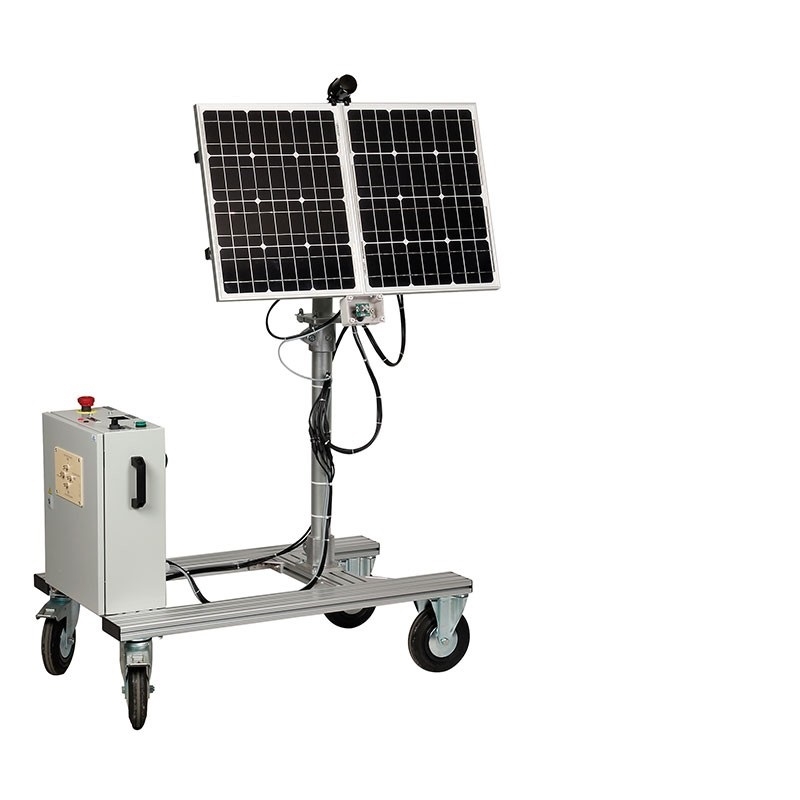

TRACSOL este o soluție didactică pentru învățarea modului de functionarea a panourilor fotovoltaice, cresterea randamentului lor prin urmarirea luminii solare.

Creșterea productivității poate ajunge la 40% cu un sistem de urmărire pe 2 axe. Este echipat cu 2 axe și 4 celule pentru urmărirea automată a luminii solare , este complet autonom. Nu este necesară conexiune la rețeaua de 230 V. Doar sursa solară artificială care permite utilizarea TRACSOL în interior este alimentată cu 230VAC. Laturile transparente ale cutiei mecanice care înconjoară cele două axe oferă o vedere completă a legăturilor de antrenare a lanțului.

4 mufe BNC fixate pe partea frontală a dulapului permit cu ajutorul osciloscopului citirea semnalelor generate de cele 4 celule solare.

Tensiunea panourilor solare este disponibilă pe cele două terminale de siguranță.

Standul are 4 roti rezistente atasate sub cadru.

OBIECTIVE EDUCAȚIONALE

• Studierea și punerea în funcțiune a unui tracker solar.

• Înțelegerea modului de funcționare a celulelor solare.

• Modul de cablarea a componentelor unei instalații fotovoltaice în amplasament izolat.

• Efectuaarea de  măsurători folosind un osciloscop și o clemă ampermetru  (nu este furnizate).

• Configurarea unei  conexiuni Bluetooth®.

Lucrări practice

• Curs despre diferitele tehnologii ale panourilor solare (Monocristalină, Policristalină, Amorfa)

• Studiu privind pozitionarea panourilor solare pentru eficienta maxima.

• Studiul iradierii solare.

• Memento privind radiația solară directă, difuză și reflectată.

• Compararea puterilor de citire cu panourile fixe și panourile de urmărire.

• Studiul și realizarea cablajului unui sistem de energie solară în amplasament izolat.

• Citirea curenților și tensiunii în diferite puncte ale cablajului.

• Interpretarea măsurătorilor și calcularea eficienței.

• Calculul timpului de descărcare a bateriei în funcție de sarcină.

Standul cuprinde :

• 2 panouri solare 30W-12V Monocristaline.

• 1 motor de rotație azimut de maxim 160°, adică mai mult de 8 ore de urmărire în poziție perpendiculară pe soare.

• 1 motor de rotație zenitală 43° care permite o urmărire completă a elevației soarelui.

• 1 set de celule solare.

• 1 dulap cu usa.

• 1 Regulator de sarcină solară 12V/ 15A Bluetooth®.

• 1 baterie 12V-14Ah.

• 1 ieșire 12VDC-60W disponibilă pe borne de 4mm.

• Protecție cu siguranță cartuş gPV.

• Oprire de urgență și comutator + indicator luminos „pornit”.

• 1 parte serigrafică cu 4 mufe BNC.

• 1 sursa solara artificiala montata pe un suport telescopic.
